還記得這個被動 DI 嗎？他是APT-129。

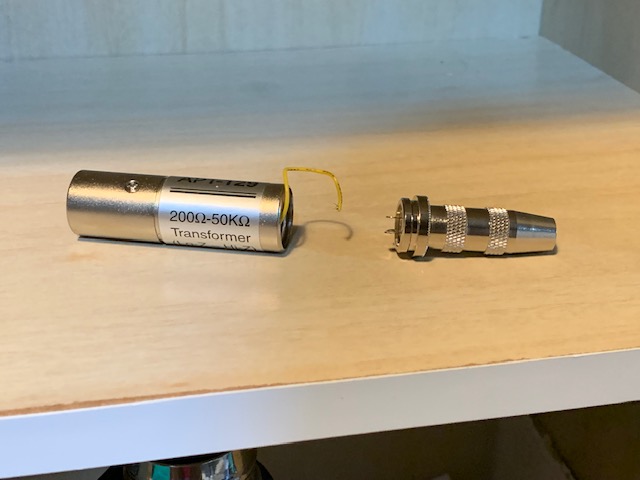

我在某次拔除導線的時候，把 6.3 母座與 XLR 分離了，也連帶把線扯斷了，嘗試塞是可以裝回去的，但是稍微用力一樣會被拔開，表示這個結構有些不穩定，等有空的時候重新焊接，裝回去再用三秒膠黏起來，應該就能修好了。
也趁這次機會，來看看變壓器的線圈構造吧！

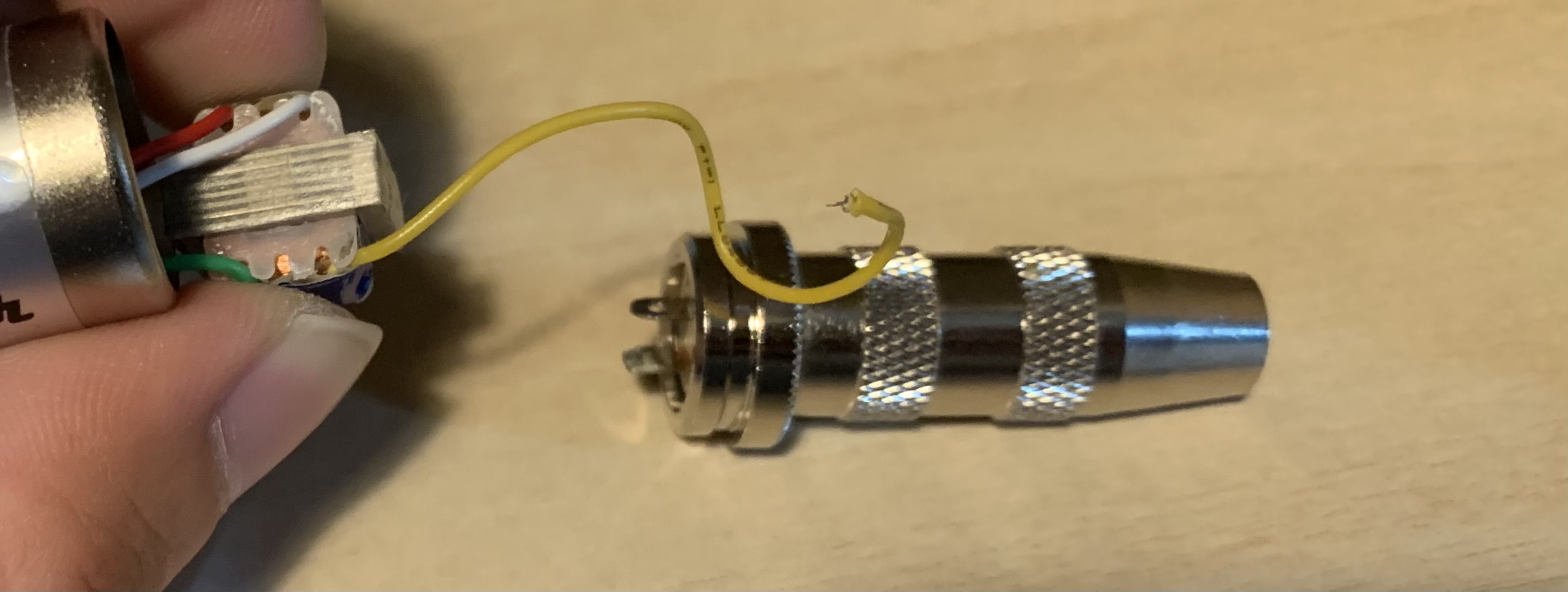

線圈上有三條線通往 XLR 端，綠、白、紅分別對應 XLR 的「1 地」、「2 正」、「3 負」 pin 腳；剩下的黃線則是通往 6.3 TS 的 T 端，S 的接地則沒有做任何焊接，這種設計通常是直接利用金屬外殼來做接地，因此就沒有焊 S 端了，整個構造其實非常簡單。
其實看不太出來整體構造長怎樣，也感覺跟我認知中國中理化課本的變壓器不太一樣，最主要是我看不出來怎麼從 「+」、「G」轉成「+」、「-」、「G」的。
拆開後，開始覺得自製被動式 DI 是有機會辦得到的，我只要購買現成的 XLR male、6.3 TS female、變壓器，把每個 pin 腳都依照這個線圈的方式焊接，就完成了，甚至我還能依照不同的阻抗橋接需求，去找各種線圈比的變壓器！
美夢暫時到這，光是想到把斷線的 APT-129 焊回去，就有點累了XD
